実験
0
    赤外線リピーターの話題がありましたので、ちょっと興味が沸き、PICを使わない回路について調査と実験をしてました。
    赤外線センサーは優秀で、蛍光灯などの可視光はしっかり無視してくれ、リモコンの信号だけを出力してくれます。
    ↑実験につかったのはカウルから剥ぎ取ったセンサー(笑)

    次に38KHzのキャリアですが、ポピュラーなNE555を使った回路で試してみました。

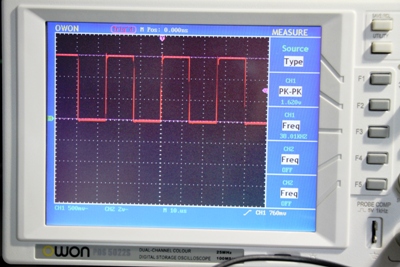

    手持ちの部品で、ほぼ38KHzの信号が発生できてます。
    ※オシロスコープがないと、周波数を調整するのは難しいかも。

    あとは、センサーの入力で555の発信のON/OFF制御をして、赤外線LEDを駆動すればリピーターが出来上がるわけですが…

    時定数を決める抵抗を手で暖めると、どんどん周波数がずれていってしまいます(^_^;)
    これでは、温度がおおきく変化するクルマの中では使えないかもしれません。
    少々コストがかかっても、セラミックや水晶を使って安定化をはかる必要があるかも〜
